40ZY101系列
40ZY系列是40mm外徑的永磁直流電動機，它外形小巧，結構特殊。采用高性能磁鋼及耐高溫漆包線，再加上定制的高性能軸承，使得電機能夠在很多特殊的環境下使用。廣泛的用于牙醫設備，醫療設備等。同時我們可以按照客戶的要求進行定制開發，提供解決方案。
所屬分類：
產品詳情
電機特性
| Motor Data | Units | Part No. | |||
| 40ZY101 | 40ZY201 | 40ZY401 | 40ZY501 | ||
| 額定電壓 | V | 24 | 24 | 24 | 24 |
| 額定電流 | A | 1.35 | 1.32 | 2.14 | 2.77 |
| 連續轉矩 | N.m | 0.031 | 0.041 | 0.074 | 0.098 |
| 連續轉速 | rpm | 4000 | 4000 | 4000 | 4000 |
| 額定功率 | W | 13 | 17 | 31 | 41 |
| 空載電流 | A | 0.15 | 0.18 | 0.25 | 0.18 |
| 空載轉速 | rpm | 5200 | 5200 | 4920 | 5230 |
| 堵轉電流 | A | 6.09 | 5.54 | 9.64 | 13 |
| 堵轉轉矩 | N.m | 0.222 | 0.117 | 0.436 | 0.542 |
| 反電勢常數 | V/KRPM | 4.6 | 4.6 | 4.8 | 4.4 |
| 電機重量 | Kg | 0.252 | 0.29 | 0.39 | 0.44 |
| 機身長度L | mm | 57 | 62 | 79 | 86 |
性能曲線
- 產品描述
- 下載

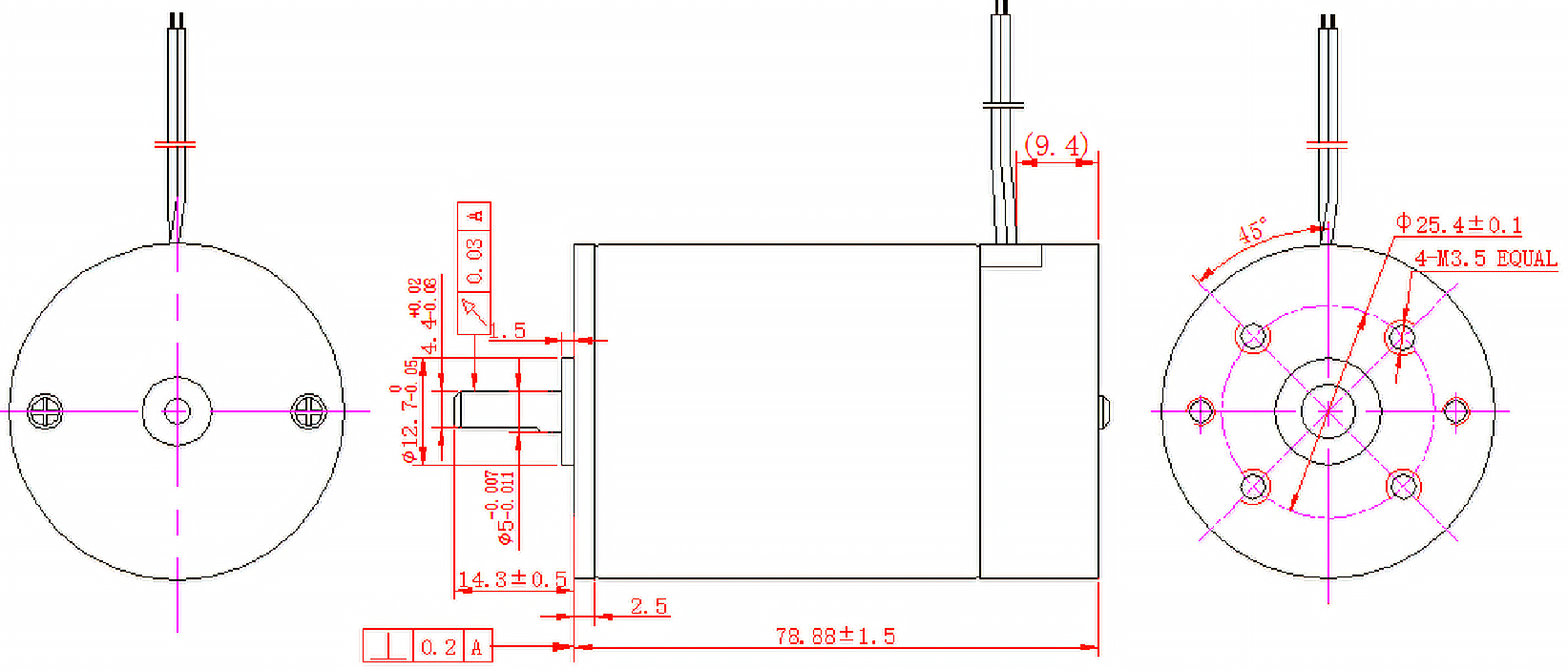

- 外形尺寸
-
- 額定電壓 VDC: 24
- 額定電流 A: 1.35
- 額定轉速 RPM: 4000
- 額定轉矩 N.M: 0.031
- 額定功率 W: 13
- 堵轉轉矩 N.M: 0.222
- 堵轉電流 A: 6.09
- 反電勢常數 V/KRPM: 4.6
- 線電阻 Ω: /
- 線電感 mH: /
電機特性
Motor Data Units Part No. 40ZY101 40ZY201 40ZY401 40ZY501 額定電壓 V 24 24 24 24 額定電流 A 1.35 1.32 2.14 2.77 連續轉矩 N.m 0.031 0.041 0.074 0.098 連續轉速 rpm 4000 4000 4000 4000 額定功率 W 13 17 31 41 空載電流 A 0.15 0.18 0.25 0.18 空載轉速 rpm 5200 5200 4920 5230 堵轉電流 A 6.09 5.54 9.64 13 堵轉轉矩 N.m 0.222 0.117 0.436 0.542 反電勢常數 V/KRPM 4.6 4.6 4.8 4.4 電機重量 Kg 0.252 0.29 0.39 0.44 機身長度L mm 57 62 79 86 性能曲線
-
下載
Download
-
